Hansheng Automation piedāvā precīzas ražošanas produktus un pakalpojumus, kas īpaši paredzēti iekārtu ražotājiem un{0}}galalietotāju rūpnīcām. Mūsu četri galvenie produkti, tostarp CAM indeksētāji ar standarta precizitāti ±30 loka sekundes, dobi rotējošie galdi ar standarta precizitāti, kas ir mazāka vai vienāda ar 15 loka sekundēm, planetārie reduktori ar standarta P2 pretspēku, kas ir mazāka vai vienāda ar 3 loka minūtēm, un harmonikas reduktori ar standarta pretspēku, kas ir mazāka par 10 loka sekundes darbības precizitāti vai vienāda ar iekārtu. Turklāt, izmantojot ISO 5-pakāpes precīzo zobratu izgriešanu, pilnīgu-precīzu CNC apstrādi un liela mēroga liešanu, mēs padarām precīzo ražošanu vairs ne tikai dažu uzņēmumu darbības jomu.
Kas ir pārnesumkārbas reduktors
Paredzēti spēcīgai veiktspējai 90 grādu virzienu pārslēgšanā, PGHR 142 taisnleņķa-reduktori-tārpveida un planētu varianti-ir pieejami gan paralēlās vārpstas, gan planētu konstrukcijās. Inline reduktori ir ideāli piemēroti saskaņošanai ar ātrgaitas motoriem vai tad, ja ir ļoti svarīga motora efektivitāte.

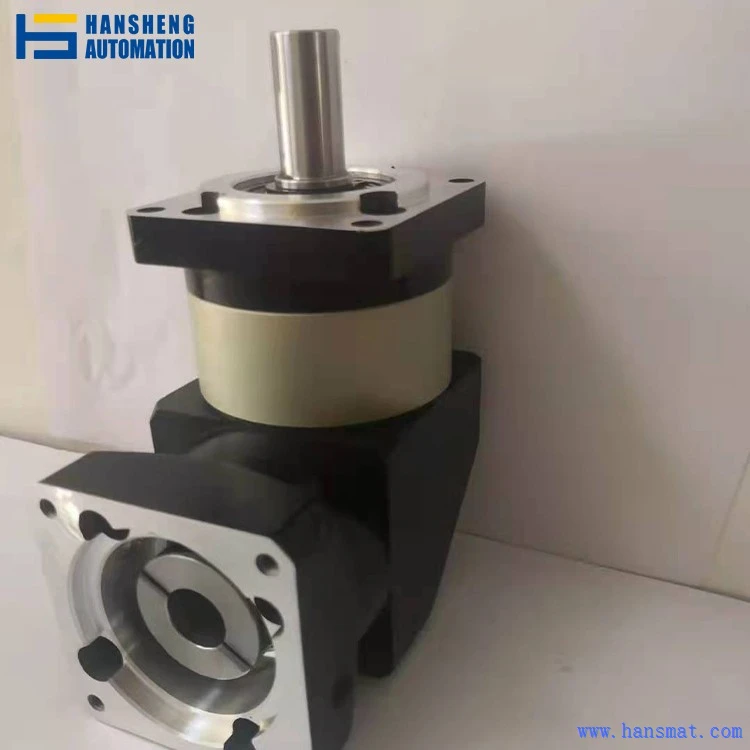

Lielus servomotora ieejas apgriezienus un maksimālo griezes momentu nodrošina vispārējā PGHR 142 Precision Right-Angle Planetary Reducer sērijas konstrukcija. Izmantojot servomotorus, taisnleņķa dizains un kvadrātveida montāžas atloks nodrošina tiešu piestiprināšanu un vietu -taupa uzstādīšanu.
Liels izejas griezes moments, liela efektivitāte un zems troksnis izriet no integrēti veidota planētu zobrata turētāja un izejas vārpstas priekšrocībām; integrēti veidota pārnesumkārba un iekšējais gredzenveida zobrats; precīzi apstrādāti planetārie zobrati.
Produktu rasējumi un parametri
Produktu īpašības
Paredzēti tieši rotācijas kustības virziena maiņai, parasti par 90 grādiem, taisnleņķa-reduktori ir mehāniskas ierīces, kas nodrošina arī griezes momenta pavairošanu un ātruma samazināšanu. Lietojumprogrammām, kurās ir ierobežota vieta un ir nepieciešama leņķiskā piedziņas konfigurācija, šie pārnesumu reduktori ir plaši nepieciešami. Šeit ir sīki aprakstīti to galvenie raksturlielumi un statistika, lai uzsvērtu to veiktspēju.
- Kompakti izstrādāts, tas var efektīvi ietaupīt vietu un ir īpaši piemērots lietošanai vietās, kur aprīkojuma izvietojums ir ierobežots. Īpaši izmantošanai ierobežotos vai īpašos uzstādīšanas apstākļos šīs pārnesumkārbas padara transmisijas sistēmu elastīgāku, orientējot spēka pārvadu par 90 grādiem.
- Izmantojot spirālveida zobratus, konusveida zobratus vai gliemežpārvadu konstrukcijas, šie reduktori var nodrošināt vienmērīgu un klusu transmisiju, vienlaikus saglabājot lielisku efektivitāti. Īpaši ar gliemežpārvada konstrukciju tam ir paš-bloķēšanas darbība, lai apturētu braukšanu atpakaļgaitā, un tas var ievērojami samazināt troksni un vibrāciju.
- Liela griezes momenta jauda nodrošina pietiekami daudz jaudas pie maziem apgriezieniem, izmantojot daudzpakāpju samazināšanas koeficienta dizainu, tādējādi nodrošinot līdz pat vairākām reizēm lielāku griezes momenta pastiprināšanas efektu. Tāpēc tie ir diezgan piemēroti izmantošanai smagas-noslodzes vajadzībām, piemēram, rūpnieciskai automatizācijai, materiālu apstrādei un robotiem, kam nepieciešams liels griezes moments.
- Izmantojot šo pārnesumkārbu dažādo uzstādīšanas iespēju un izejas vārpstu konfigurāciju -dobo vārpstu, atloku uzstādīšanu vai taisnleņķa izvadi, var viegli integrēt vairāku veidu mehāniskās sistēmas. Lai uzlabotu sistēmas savietojamību, tos var savienot arī ar vairāku veidu motoriem.
- Parasti tie ir izgatavoti no augstas -leģētā tērauda vai alumīnija sakausējuma materiāliem, kas ir smalki apstrādāti un termiski-apstrādāti, lai garantētu to slodzes-izturību un kalpošanas laiku. Šiem reduktoriem ir pagarināts kalpošanas laiks. Tā uzticamību prasīgos apstākļos ievērojami uzlabo pretkorozijas pārklājums un blīvējuma dizains.
- Parasti diapazonā no 3:1 līdz 100:1 vai pat vairāk, plašs samazināšanas attiecību klāsts piedāvā iespēju apmierināt dažādas ātruma un griezes momenta vajadzības. Tas padara tos diezgan nozīmīgus daudzos rūpniecības kontekstos, tostarp konveijera sistēmās, iepakošanas mašīnās un darbgaldos.
Produktu priekšrocības
Tā oriģinālais dizains un lieliskā veiktspēja ir padarījuši to par nepieciešamu mehānisko daļu daudzās dažādās nozarēs. Tās galvenie mērķi ir nodrošināt griezes momenta pastiprināšanu un ātruma regulēšanu mainīgā griešanās virzienā. Lietojumprogrammām, kurās telpa ir ierobežota un ir nepieciešama pārvades sistēmas elastība, īpaši nepieciešams šāds dizains.
1. Dizains vietas taupīšanai
Tās nelielais konstrukcijas dizains ir viena no galvenajām iezīmēm. Šī pārnesumkārba nosaka leņķi starp ieejas un izejas vārpstām 90 grādu leņķī, tādējādi optimizējot telpas izmantošanu. Lietojumprogrammas ietver automatizācijas iekārtas, robotu sistēmas un sarežģītas pārvades līnijas, kurām nepieciešama neliela uzstādīšana, jo īpaši no tā. Mūsdienu koaksiālo pārnesumkārbu taisnā leņķa dizains uzlabo sistēmas kopējo telpas efektivitāti, samazina mehānisko konstrukciju nospiedumu un nodrošina elastīgāku aprīkojuma izvietojumu nekā parastajām koaksiālajām pārnesumkārbām.
2. Lieliska efektivitātes pārraide.
Lai visā transmisijas procesā garantētu nelielus enerģijas zudumus, parasti tiek izmantoti vairāki efektīvi zobratu veidi-, piemēram, spirālveida zobrati, konusveida zobrati un gliemežzobrati-. Vispārīgi runājot, spirālveida zobratu un konusveida zobratu konfigurācijas var efektīvi samazināt berzi starp pārnesumiem un palielināt transmisijas efektivitāti, tādējādi uzlabojot vispārējo veiktspēju virs 95%. Lai gan to pašbloķējošajai darbībai ir milzīgas priekšrocības, izvairoties no atpakaļgaitas pielietojuma, gliemežpārvada tipa pārnesumkārbu efektivitāte ir diezgan zema. Tādējādi šīs pārnesumkārbas uzrāda lielisku veiktspēju rūpnieciskos apstākļos, kam nepieciešama liela uzticamība un precizitāte.
3.Augsta kravnesība un griezes momenta jauda
Pateicoties daudzpakāpju palēninājuma konstrukcijai, tas var ievērojami palielināt griezes momentu, un tam ir izcila griezes momenta pastiprināšanas jauda. Lielas slodzes apstākļos to lielais griezes moments padara tos īpaši ievērojamus; tas palīdz tiem viegli pārvaldīt augstas griezes momenta prasības industriālā vidē, tostarp materiālu apstrādē, darbgaldos, iepakošanas iekārtās utt. Turklāt šī pārnesumkārba spēj izturēt spēcīgas radiālās un aksiālās slodzes un nodrošina labu slodzes nestspēju, tā garantē stabilu darbību ilgstošas-darba laikā un palielina iekārtas kalpošanas laiku.
4. Trokšņa un vibrācijas kontrole
Būtiski elementi, kas ir jākontrolē mehānisko iekārtu, tostarp rūpnieciskās automatizācijas, darbības laikā, ir troksnis un vibrācija. Spirālzobratu un spirālveida zobratu izmantošana starp citām zobratu dizaina izvēlēm palīdz ievērojami samazināt triecienu un berzi zobratu savienošanas laikā, tādējādi samazinot trokšņa līmeni darbības laikā. Vispārīgi runājot, trokšņa līmenis, kas mazāks par 60 decibeliem, ir piemērots izmantošanai, kas ietver precīzu vides trokšņa kontroli. Turklāt zemas vibrācijas dizains palielina vispārējo mehāniskās sistēmas veiktspēju un palīdz uzlabot tās darbības stabilitāti.
5. Saderība un daudzveidīgi izkārtojumi
Nodrošiniet vairākas konfigurācijas, lai apmierinātu dažādas rūpnieciskās lietošanas prasības. Neatkarīgi no tā, vai tā ir pārnesumkārbas materiāla izvēle, uzstādīšanas tehnika-piemēram, atloka uzstādīšana vai dobā vārpsta-vai izejas vārpstas konfigurācija-, tos var pielāgot atkarībā no konkrētām lietošanas situācijām un vajadzībām. Tos ir viegli ātri integrēt pašreizējās sistēmās, jo tie ir piemēroti vairākiem motoriem, tostarp servomotoriem, pakāpju motoriem un asinhronajiem motoriem. To lielā pielāgošanās spēja un savietojamība palīdz tiem būt diezgan noderīgiem vairākās nozarēs.
6. Pietiekami spēcīga un elastīga prasīgai videi
Parasti sastāv no augstākās kvalitātes materiāliem, tostarp nerūsējošā tērauda, alumīnija sakausējuma vai augstas -stiprības leģētā tērauda. Izmantojot precīzas termiskās apstrādes metodes, zobratiem ir lieliska nodilumizturība un cietība, tādējādi pagarinot pārnesumkārbas kalpošanas laiku. Šīs pārnesumkārbas nodrošina lielisku pielāgošanos videi, pievienojot pretkorozijas pārklājumus un pastiprinošus blīvējumus, tādējādi garantējot stabilu veiktspēju pat prasīgos apstākļos, ja nepieciešams strādāt augstā temperatūrā, augstā mitrumā, korozīvā vai putekļainā vidē.
7. Drošība un paš-bloķēšanās iespēja
Tārpu zobratu tipa taisnleņķa pārnesumkārbai ir īpašs paš-bloķēšanas mehānisms, tāpēc tā var apturēt kustību atpakaļ, kad motors ir izslēgts. Tas ir ļoti noderīgi ierīcēm, kurām nepieciešama slodzes pretējā bīdīšana vai sistēmas atgriešanas novēršana, tādējādi uzlabojot ierīces drošību. Piemēram, pacelšanas iekārtās vai elektropārvades līniju sistēmās netīšu kustību uz aizmuguri novēršana palīdz nodrošināt operatora drošību.
8. Zemi ekspluatācijas izdevumi
Parasti zobratiem un gultņiem ir nepieciešama mazāka apkope, jo tiem ir spēcīga konstrukcija, liela nodilumizturība un izcila smērvielas noturības spēja. Efektīvā blīvējuma konstrukcija uzlabo pārnesumu smēreļļas kalpošanas laiku, novērš putekļu un netīrumu iekļūšanu pārnesumkārbas iekšpusē, tādējādi samazina dīkstāves apkopes biežumu un līdz ar to arī kopējās iekārtas uzturēšanas izmaksas.
FAQ
J: Kas ir pārnesumkārbas reduktors?
A: Pārnesumkārbas reduktors ir mehāniska ierīce, ko galvenokārt izmanto, lai mainītu rotācijas kustības virzienu (parasti par 90 grādiem), vienlaikus pastiprinot griezes momentu un samazinot ātrumu. Piemēram, PGHR 142 taisnleņķa-leņķa pārnesumkārbas reduktors, kas pieejams tārpu un planētu tipiem, ir piemērots lietojumiem, kuriem nepieciešama virziena maiņa par 90 grādiem. In-līnijas reduktori, kas pieejami paralēlās vārpstas un planētu konstrukcijās, ir ideāli piemēroti izmantošanai ar ātrgaitas{7}}motoriem vai gadījumos, kad ir jāoptimizē reduktora efektivitāte.
J. Kādas ir PGHR 142 sērijas taisnleņķa planētu reduktora pamatfunkcijas?
A: Struktūras dizains: taisnleņķa-leņķa dizains un kvadrātveida montāžas atloks nodrošina tiešu savienojumu ar servomotoriem, ietaupot uzstādīšanas vietu.
Veiktspējas priekšrocības: integrētais planētu zobratu turētājs un izejas vārpsta, pārnesumkārba un iekšējais pārnesums apvienojumā ar precīzi{0}}apstrādātiem planetārajiem zobratiem nodrošina augstu izejas griezes momentu, augstu efektivitāti un zemu trokšņa līmeni.
Pielāgojamība: atbalsta lielus servomotora ieejas ātrumus, sasniedz maksimālo griezes momentu, un ieejas motora savienojuma plāksnes izmēru var pielāgot, lai tas atbilstu klientu prasībām.
J. Kādas ir atšķirības taisnleņķa{0}}leņķa pārnesumkārbu un-līnijas pārnesumkārbu lietojumos?
A: Tiesā{0}}leņķa pārnesumkārbas galvenokārt ir paredzētas 90 grādu virziena pārveidošanai un ir piemērotas lietojumiem, kur ir ierobežota vieta un ir nepieciešamas leņķiskās piedziņas konfigurācijas, piemēram, automatizācijas iekārtas un robotu sistēmas. No otras puses, līnijas pārnesumkārbas ir piemērotas lietošanai ar ātrgaitas-motoriem vai lietojumiem, kur reduktoru efektivitāte ir kritiska, piemēram, rūpnieciskās iekārtas, kurām nepieciešama optimizēta transmisijas efektivitāte.
J: Kāds ir pārnesumkārbu samazināšanas pakāpes diapazons?
A: Parasti samazināšanas koeficienti ir no 3:1 līdz 100:1 vai pat augstāki, lai atbilstu dažādu lietojumu ātruma un griezes momenta prasībām. Tos plaši izmanto tādās rūpniecības jomās kā konveijeru sistēmas, iepakošanas iekārtas un darbgaldi.
J: Kādi materiāli tiek izmantoti pārnesumkārbās, un kāds ir to kalpošanas laiks?
A. Tie parasti ir izgatavoti no augstas -leģētā tērauda vai alumīnija sakausējuma, precīzi apstrādāti un termiski{1}}apstrādāti. Dažiem produktiem ir arī pret-korozijas pārklājumi un blīves. Augstā izturība un apstrāde nodrošina to slodzes-nestspēju un nodilumizturību. Ar pienācīgu apkopi tie var uzturēt stabilu veiktspēju un pagarināt to kalpošanas laiku skarbos apstākļos.
J: Kādas ir tārpu pārnesumkārbu unikālās priekšrocības?
A. Tārpu pārnesumkārbām ir paš-bloķēšanas funkcija, kas novērš aizmugures piedziņu. Tas novērš nejaušu kustību pacelšanas iekārtās vai konveijera sistēmās, uzlabojot aprīkojuma drošību.
J: Kādas ir pārnesumkārbas reduktoru montāžas iespējas?
A: Tie atbalsta dažādas montāžas iespējas un izejas vārpstas konfigurācijas, tostarp dobo vārpstu, atloka stiprinājumu un taisnleņķa izvadi. Tie ir saderīgi ar dažādiem motoriem, tostarp servomotoriem, pakāpju motoriem un asinhronajiem motoriem, padarot tos viegli integrējamus esošajās sistēmās.
